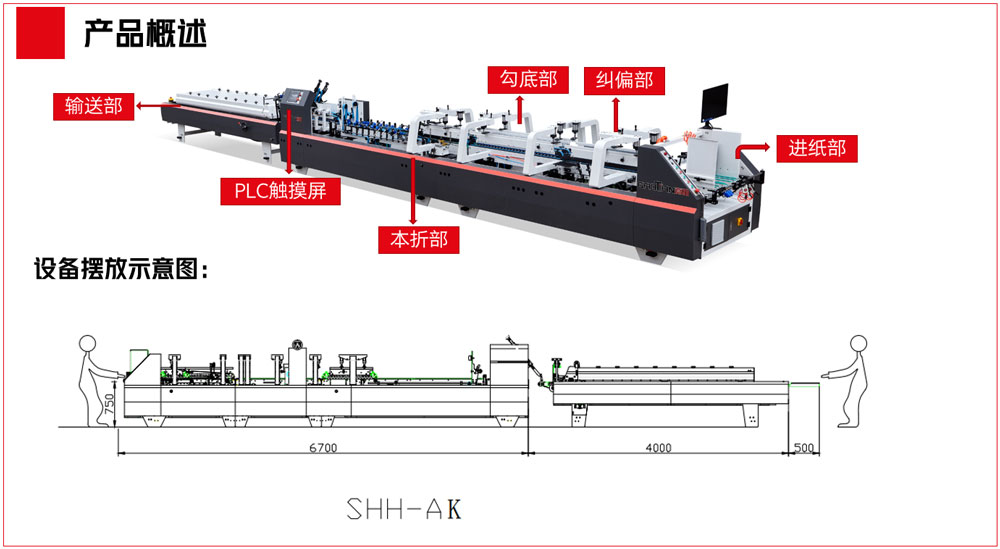

機型

全自動高速糾偏勾底糊盒機     SHH-AK系列

主要技術參數：

SHH-800AK

空載最高線速度

280m/min

適用紙質

200-800g卡紙  E/F瓦

糊盒基本形式

第1折和3折分別180°135°，第2折和第4折180°

使用粘合劑

溶質型

所需電壓

3P 38050HZ

總功率

7.5KW

重量

3.1T

外形尺寸

11.3×1.5×1.4m

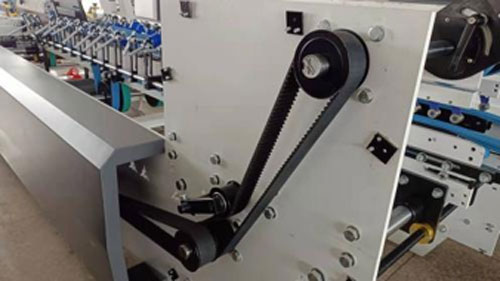

進紙部

同步帶送紙皮帶配合氣缸壓力進紙確保調機簡便，送紙平穩順暢

無級變速器確保進料間距均衡，輸送穩定

一健式氣動抬刀便于調整送紙皮帶

糾偏部

糾偏部使盒子從進紙部出紙后自動糾正。

勾底部

三板式結構，噴膠系統安裝在可翻轉支架上，

充分減少底折與其它盒型互換調整時間。

預折部

三板式結構，噴膠系統安裝在可翻轉支架上，

充分減少底折與其它盒型互換調整時間。

本折部

本折成型使用專利壓力調節本折刀，增大皮帶摩擦力，

有效防卡頓，盒子成型不會堵紙。

預壓部

自動計數，塞紙檢測裝置，配備氣動踢紙辨別裝置，

方便計數打包，PLC可以查看生產數量。

主要傳動隱藏在防護罩內，讓生產更安全。

輸送部

騎馬頭接紙，接紙更方便，采用彩色觸控熒幕人機控制系統，

主機與輸送部運轉傳動速度自動增減速功能，同步追蹤參數設定系統，

產品集光、電、氣于一體，技術獨特、操作簡單、

調試快速、自動化程度高，功能實用，用途廣泛。

防護罩

外形美觀，帶保護罩，主要傳動隱藏在防護罩內，

讓生產更安全。龍門架加固結構，高速運轉更穩定。

噴膠系統（選配）

具有高效、靈活、穩定性好、維護簡便等特點，

是快速、高質量生產各種紙盒、薯條盒等特殊盒型的必備，

提高了生產效率，節約了膠水成本。

技術特點

直線盒

勾底盒

紙盒類型

卡紙

E/F瓦

卡紙

E/F瓦

A+B+C+D

150-780mm

180-680mm

200-750mm

200-750mm

C+D Min

75mm

90mm

100mm

100mm

D Min

8mm

8mm

25mm

25mm

F Min

50mm

50mm

70mm

70mm

G

70-700mm

150-580mm

150-600mm

150-580mm

H

無

無

25mm

25mm
